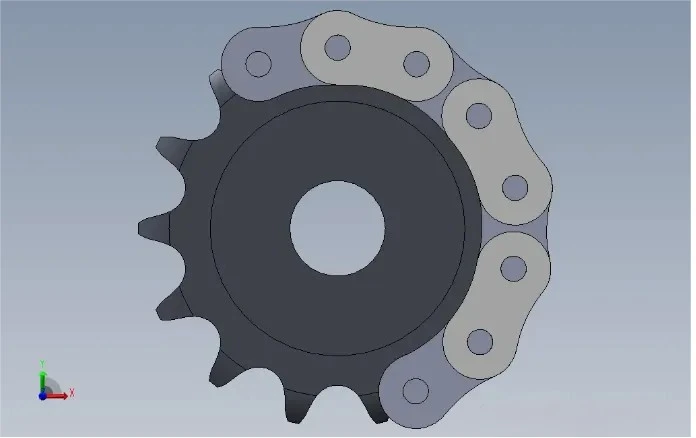

Truyền động xích là một phương pháp truyền động cơ học sử dụng dây xích để truyền lực từ một bộ phận quay (bánh xích dẫn động) sang bộ phận quay khác (bánh xích dẫn động). Bánh xích dẫn động ăn khớp với xích làm xích chuyển động. Sau đó, xích ăn khớp với bánh xích bị dẫn động, cho phép bánh xích bị dẫn động quay với một tỷ số truyền cụ thể. Tỷ số truyền bằng số răng trên bánh chủ động chia cho số răng trên bánh bị dẫn động. Ví dụ, nếu bánh chủ động có 20 răng và bánh chủ động có 10 răng, tỷ số truyền là 2:1, nghĩa là cứ mỗi một vòng của bánh chủ động, bánh bị dẫn động sẽ quay hai vòng. Nói chung, hiệu suất của bộ truyền động xích dao động từ 92% đến 98%, do ma sát lăn tương đối thấp (trong xích con lăn) hoặc ma sát chia lưới (trong xích thúc đẩy) giữa xích và bánh xích, giúp truyền lực hiệu quả.
Làm thế nào để đánh giá độ chặt của dây chuyền? Phương pháp quan sát
◆ Quan sát độ võng của xích: Đối với các dây xích được đặt nằm ngang hoặc gần như nằm ngang thì đây là phương pháp đơn giản và trực quan. Đứng ở một bên của dây xích, hướng tầm nhìn của bạn về phía nó và quan sát độ võng giữa hai bánh xích. Nếu vòng cung được hình thành do độ võng của xích tương đối nhẹ và nằm trong khoảng từ 1% đến 3% (nói chung) so với tâm, điều đó thường cho thấy rằng xích đã được căng thích hợp. Ví dụ: nếu khoảng cách tâm giữa hai đĩa xích là 500mm thì độ võng từ 5 đến 15mm được coi là bình thường.
◆ Quan sát vận hành: Bước đầu quan sát độ căng của xích khi thiết bị đứng yên. Sau đó khởi động thiết bị và chạy dây chuyền ở tốc độ vận hành bình thường. Quan sát sự ăn khớp của xích vào bánh xích. Nếu xích có thể xoay trơn tru xung quanh bánh xích mà không có hiện tượng nhảy lên{3}}và-nhảy lên, lắc hoặc có dấu hiệu rời khỏi bánh xích thì điều này cho thấy độ căng của xích có thể nằm trong phạm vi hợp lý. Tuy nhiên, phương pháp này chỉ có thể đưa ra đánh giá ban đầu và không thể phát hiện các vấn đề không-tuân thủ nhỏ.
phép đo
◆ Đo độ võng của xích: Sử dụng các dụng cụ đo chuyên nghiệp như thước cặp hoặc thước thẳng để đo độ võng của xích. Đặt thước cặp hoặc thước thẳng theo phương thẳng đứng tại điểm thấp nhất của sợi xích và đo khoảng cách từ đáy thước thẳng đến điểm thấp nhất của sợi xích. Để cải thiện độ chính xác của phép đo, hãy thực hiện nhiều phép đo ở các vị trí khác nhau trên dây chuyền rồi lấy trung bình cộng của chúng. So sánh các phép đo này với phạm vi độ võng được chỉ định để xác định xem xích có được căng đúng cách hay không.
◆ Đo độ căng: Sử dụng máy đo độ căng để đo chính xác độ căng của dây xích. Theo thông số kỹ thuật và kịch bản ứng dụng của xích, đặt cảm biến của máy đo độ căng tiếp xúc với xích và đọc giá trị độ căng theo hướng dẫn vận hành của máy đo độ căng. Đối với thiết bị có tiêu chuẩn về độ căng, chẳng hạn như một số thiết bị tự động-có độ chính xác cao nhất định, phương pháp này có thể xác định chính xác xem độ kín của xích có đáp ứng tiêu chuẩn hay không. Các loại máy đo độ căng khác nhau phù hợp với các thông số kỹ thuật xích và phạm vi độ căng khác nhau; chọn máy đo độ căng phù hợp khi sử dụng.
những phản đề
◆ So sánh với trạng thái mới lắp đặt: Nếu xích của thiết bị mới được lắp đặt và đã được điều chỉnh độ căng thích hợp trong quá trình lắp đặt thì đây có thể dùng làm tiêu chuẩn để so sánh. Sau khi thiết bị đã chạy được một thời gian, hãy quan sát lại tình trạng của dây chuyền. Nếu bạn nhận thấy độ võng tăng lên đáng kể hoặc nếu xích trở nên lỏng hơn nhiều so với khi lắp lần đầu, thì có thể cần phải kiểm tra xem xích có đáp ứng các tiêu chuẩn về độ căng hay không và xem xét liệu có cần điều chỉnh hay không.
◆ So sánh với thiết bị tương tự: Khi có nhiều thiết bị giống hệt nhau hoặc tương tự nhau, tình trạng dây chuyền của thiết bị được kiểm tra có thể được so sánh với tình trạng dây chuyền của thiết bị tương tự đang hoạt động bình thường. Quan sát các khía cạnh như độ võng của xích và độ ổn định của nó trong quá trình vận hành. Nếu tình trạng xích của thiết bị được kiểm tra khác biệt đáng kể so với tình trạng của thiết bị bình thường, chẳng hạn như nếu độ võng lớn hơn đáng kể hoặc nếu có rung động bất thường trong quá trình vận hành thì cần phải kiểm tra thêm để kiểm tra xem độ căng có đáp ứng tiêu chuẩn hay không.
hai
Cách điều chỉnh độ chặt của xích
0 Phương pháp điều chỉnh khoảng cách trung gian
◆ Cấu trúc có thể điều chỉnh khoảng cách của bánh xích
Đối với một số đĩa xích có đế lắp có thể điều chỉnh được, đây là phương pháp phổ biến. Nhiều đế gắn bánh xích của thiết bị được thiết kế có lỗ dài hoặc sử dụng kết cấu trượt. Bằng cách nới lỏng các bu lông cố định bánh xích và di chuyển bánh xích, khoảng cách tâm giữa hai bánh xích có thể được thay đổi. Ví dụ, trong thiết bị vận chuyển nhỏ, khi phát hiện thấy xích quá lỏng, các bu lông trên đế lắp bánh xích bị lỏng và bánh xích được di chuyển ra khỏi bánh xích còn lại dọc theo lỗ dài hoặc đường trượt, làm tăng khoảng cách tâm và do đó thắt chặt dây xích. Trong quá trình điều chỉnh, nên sử dụng phương pháp đánh giá độ căng của xích (như quan sát độ võng hoặc đo độ căng) để kiểm tra độ kín của xích theo thời gian thực cho đến khi đạt được lực căng thích hợp thì các bu lông được siết chặt.
◆ Tăng hoặc giảm điều chỉnh miếng chêm
Trong một số thiết bị, vị trí lắp đặt bánh xích được điều khiển bởi độ dày của vòng đệm để kiểm soát khoảng cách tâm. Nếu dây xích quá lỏng, độ dày của vòng đệm có thể giảm đi một cách thích hợp; nếu xích quá chặt, độ dày của vòng đệm có thể tăng lên.
Lấy bộ truyền động xích của xe máy làm ví dụ. Thường có các miếng chêm ở các điểm lắp bánh xích và động cơ hoặc bánh sau. Khi cần điều chỉnh độ chặt của xích, nhân viên bảo trì có thể tăng giảm số lượng hoặc độ dày của miếng chêm tùy theo tình hình thực tế, sau đó kiểm tra hoạt động của xích sau khi điều chỉnh.
Sử dụng phương pháp thiết bị căng
◆ Bộ căng lò xo
Bộ căng lò xo là một thiết bị tương đối phổ biến. Chúng thường bao gồm một bánh xe căng có lò xo, được gắn ở phía chùng của xích. Khi xích bị lỏng, lực lò xo tác dụng lên bánh xe căng, nhờ đó xích sẽ căng hơn.
Trong một số băng tải xích của dây chuyền sản xuất tự động, bộ căng lò xo có thể tự động bù đắp độ giãn dài của xích sau-hoạt động lâu dài. Bằng cách điều chỉnh tải trước của lò xo, có thể kiểm soát được áp suất do bánh căng tác dụng lên xích, từ đó điều chỉnh độ kín của xích. Nói chung, tải trước của lò xo có thể được thay đổi bằng cách xoay đai ốc điều chỉnh hoặc các phương pháp tương tự để đảm bảo lực kéo của bánh xe căng lên xích đáp ứng các tiêu chuẩn yêu cầu.
◆ Thiết bị căng thủy lực hoặc khí nén
Trong các máy móc-nặng, lớn hoặc một số thiết bị-có độ chính xác cao, có thể sử dụng thiết bị căng thủy lực hoặc khí nén. Những thiết bị này có thể cung cấp lực căng chính xác và ổn định hơn.
Lấy băng tải cạp xích lớn trong thiết bị khai thác làm ví dụ, thiết bị căng thủy lực có thể điều chỉnh chính xác lực căng dựa trên tải trọng của thiết bị và độ giãn dài thực tế của xích thông qua hệ thống thủy lực. Người vận hành có thể điều chỉnh độ chặt của xích bằng cách kiểm soát áp suất trong hệ thống thủy lực, đồng thời trong quá trình vận hành, hệ thống thủy lực cũng có thể tự động điều chỉnh lực căng theo phản hồi từ các cảm biến, đảm bảo xích luôn duy trì ở mức độ căng phù hợp.
Thay đổi phương pháp chuỗi
Khi xích được sử dụng lâu ngày do bị mòn, giãn dài nên không thể điều chỉnh hiệu quả bằng các phương pháp trên, đồng thời độ mòn của xích đã vượt quá phạm vi cho phép nên cần cân nhắc việc thay xích.
Khi lựa chọn dây chuyền mới, hãy đảm bảo thông số kỹ thuật của chúng phù hợp với yêu cầu của thiết bị. Sau khi lắp xích mới, hãy thực hiện những điều chỉnh ban đầu theo yêu cầu thiết kế và quy trình lắp đặt tiêu chuẩn để đạt được độ căng thích hợp. Ngoài ra, sau khi đưa xích mới vào sử dụng phải thường xuyên kiểm tra độ căng của xích và có những điều chỉnh kịp thời.
