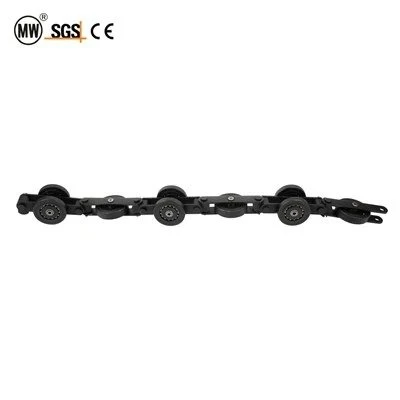

Xích băng tải dẫn hướng đơn QXG250

Công ty TNHH Công nghiệp Đại dương Hàng Châu là một trong những nhà sản xuất và cung cấp dây chuyền băng tải dẫn hướng đơn qxg250 hàng đầu tại Trung Quốc. Chào mừng bạn đến với bán buôn dây chuyền công nghiệp bền số lượng lớn và các bộ phận truyền động điện được sản xuất tại Trung Quốc tại đây từ nhà máy của chúng tôi. Tất cả các sản phẩm tùy chỉnh có chất lượng cao và giá cả cạnh tranh.

Công ty TNHH Công nghiệp Đại dương Hàng Châu là một trong những nhà sản xuất và cung cấp dây chuyền băng tải dẫn hướng đơn qxg250 giàu kinh nghiệm nhất tại Trung Quốc. Chào mừng bạn đến với chuỗi băng tải dẫn hướng đơn qxg250 tùy chỉnh bán buôn với giá cạnh tranh từ nhà máy của chúng tôi. Dịch vụ tốt và sản phẩm chất lượng có sẵn.

Công ty TNHH Công nghiệp Đại dương Hàng Châu cung cấpDây chuyền sơn dẫn hướng đơn QXG250trực tiếp từ cơ sở sản xuất Hàng Châu của chúng tôi. Chúng tôi cung cấp dịch vụ định giá trực tiếp tại nhà máy bán buôn-, thông số kỹ thuật tùy chỉnh và hỗ trợ kỹ thuật đầy đủ cho dự án băng tải trên cao của bạn.

Khi sản lượng sản xuất vượt quá quy mô200mm-dây xích trên caocó thể hỗ trợ, xích băng tải dẫn hướng đơn QXG250 đưa ra bước hợp lý tiếp theo. Được thiết kế với khoảng cách liên kết 250 mm, xích này tạo ra khoảng cách rộng hơn giữa các điểm treo-quan trọng để vận chuyển các bộ phận quá khổ như tấm thân xe, vỏ thiết bị gia dụng-lớn và các phần kết cấu thép thông qua các dây chuyền hoàn thiện nhiều-giai đoạn.

Là một xích băng tải dẫn hướng duy nhất chạy trên đường ray I{0}}tiêu chuẩn, QXG250 đơn giản hóa việc lắp đặt và giảm chi phí cơ sở hạ tầng so với các giải pháp thay thế đường ray kép. Cấu trúc chuỗi tấm treo cố định đảm bảo mọi điểm treo giữ một hướng nhất quán trong suốt vòng lặp, loại bỏ sự thay đổi vị trí cố định làm chậm hoạt động tải và dỡ tải. Đối với việc lắp đặt dây chuyền sơn trong đó nhiệt độ lò dao động trong khoảng nhiệt độ môi trường xung quanh đến 200 độ +-và khi sơn phun quá nhiều cặn bám trên các bề mặt lộ thiên-hệ thống vòng bi kín và lớp bảo vệ bề mặt nhiều-giữ cho dây chuyền hoạt động mà không cần can thiệp bôi trơn theo lịch trình từ 12 đến 18 tháng.

Hàng Châu Ocean Industry sản xuất dòng QXG250 ở ba cấp tải-Tiêu chuẩn, Hạng nặng-và Siêu nặng-cho phép các nhà thiết kế hệ thống đối sánh chính xác thông số kỹ thuật của dây chuyền với cấu hình trọng lượng của các mặt hàng được chuyển tải thay vì chỉ định quá mức-trên toàn bộ vòng lặp. Cách tiếp cận theo cấp độ này giúp giảm chi phí vật liệu trên các phần băng tải nhẹ hơn trong khi vẫn duy trì hiệu suất của dây chuyền băng tải hạng nặng ở những nơi quan trọng nhất.

Trước khi chọn một dây chuyền trên cao, việc hiểu rõ phạm vi hoạt động là rất quan trọng. Xích băng tải dẫn hướng đơn QXG250 được thiết kế cho ba dải môi trường riêng biệt:

Phạm vi nhiệt độ:Biến thể Tiêu chuẩn (S) hoạt động đáng tin cậy từ -20 độ đến 200 độ, đáp ứng các điều kiện xung quanh nhà xưởng thông qua lò bảo dưỡng sơn tiêu chuẩn. Biến thể Heavy-(HD) mở rộng giới hạn trên lên 240 độ để có chu kỳ nướng kéo dài. Biến thể Extra Heavy (HA) đạt tới 280 độ với vòng bi côn và công thức mỡ-có nhiệt độ cao chuyên dụng, phù hợp với các khu vực xử lý nhiệt khắc nghiệt.

Tải thông số:Công suất treo mỗi-điểm trải dài từ 100 kg (S) đến 125 kg (HD) đến 150 kg (HA). Lực kéo cho phép nằm trong khoảng từ 50 kN đến 75 kN, với độ bền đứt đạt tới 130 kN ở cấp HA. Các xếp hạng này giả định việc truyền-trạng thái ổn định ở tốc độ dưới 15 m/phút với cấu hình tăng tốc dần dần.

Cân nhắc về tốc độ:Cấu trúc ổ trục kín duy trì hệ số ma sát dưới 0,004 trên dải tốc độ định mức là 2–18 m/phút. Ở tốc độ trên 18 m/phút, nên phân tích tản nhiệt bổ sung. Hãy liên hệ với bộ phận kỹ thuật của chúng tôi để-xem xét cách bố trí băng tải tốc độ cao.

Tiếp xúc với ăn mòn:Ba bậc xử lý bề mặt tương ứng với lớp phủ-epoxy e{1}}mức độ phơi nhiễm cao dành cho môi trường khô trong nhà, mạ kẽm cho xưởng mạ điện ẩm tiếp xúc với hơi axit và mạ kẽm nhúng nóng-cho hệ thống lắp đặt ngoài trời hoặc đường dây tiếp xúc trực tiếp với nước. Việc lựa chọn mức độ chống ăn mòn chính xác sẽ ảnh hưởng trực tiếp đến tuổi thọ của dây chuyền.

Việc chọn đúng biến thể QXG250 phụ thuộc vào ba yếu tố: tải tối đa cho mỗi{1} điểm, nhiệt độ hoạt động cao nhất và mức độ tích cực hóa học trong môi trường làm việc của bạn.

QXG250-S (Tiêu chuẩn):Tốt nhất cho dây chuyền sơn khô trong nhà với-tải trọng mỗi điểm dưới 100 kg và nhiệt độ lò không quá 200 độ . Việc xử lý bề mặt lớp phủ E{4}}cung cấp khả năng chống ăn mòn phù hợp với mức độ ẩm-sơn tiêu chuẩn của xưởng sơn.

QXG250-HD (Hạng nặng):Được khuyến nghị khi-tải trọng mỗi điểm đạt 100–125 kg hoặc khi dây chuyền đi qua các vùng mạ điện có tiếp xúc với sương mù hóa học. Bề mặt mạ kẽm-có thêm khả năng chống ăn mòn hy sinh. Thích hợp cho nhiệt độ lò lên tới 240 độ.

QXG250-HA (Siêu nặng):Chọn biến thể này cho tải trọng 125–150 kg mỗi điểm, khu vực lò nướng trên 240 độ hoặc môi trường xử lý ngoài trời/ướt-trong đó mạ kẽm nhúng nóng-cung cấp khả năng chống ăn mòn lâu dài-tối đa. Vòng bi côn xử lý tải trọng hướng tâm và hướng trục kết hợp tốt hơn vòng bi ở công suất cao hơn.

Bạn không chắc chắn biến thể nào phù hợp với dự án của mình? Gửi bản vẽ bố trí băng tải và lịch trình tải của bạn cho nhóm kỹ thuật của chúng tôi. Chúng tôi sẽ đề xuất cấu hình tối ưu và cung cấp Bảng dữ liệu kỹ thuật hoàn chỉnh trong vòng 24 giờ.

Lưu ý về giải thích đặc điểm kỹ thuật:

• Công thức khoảng treo:N đại diện cho số lượng liên kết trống giữa các móc treo được tải. Ví dụ: N=2 mang lại khoảng cách móc treo hiệu quả là 750 mm-hữu ích khi vận chuyển các vật phẩm lớn cần khoảng trống rộng hơn.

• Lựa chọn loại ổ trục:Vòng bi (6205/6206) phù hợp với trạng thái truyền tải-ổn định với tải trọng hướng tâm vừa phải. Vòng bi côn (30205) xử lý kết hợp lực hướng tâm-cộng với-lực dọc trục ở nhiệt độ cao-cần thiết trên các vòng có độ dốc thẳng đứng hoặc tải trọng xoay lớn.

• Bán kính đường cong so với đường kính bánh xe:Đường kính bánh xe lớn hơn yêu cầu bán kính quay ngang rộng hơn. Khi trang bị thêm đường đua hiện có với đường cong R750, chỉ biến thể S là tương thích; Các biến thể HD và HA cần sửa đổi đường cong.

• Tất cả các giá trị được đo theo ISO 18334 ở 20 độ / 60% RH. Tùy chỉnh bước, hình dạng móc treo và cấu hình vòng bi có sẵn theo thứ tự thông số kỹ thuật.

Tích hợp móc áo nguyên khối giả mạo

Cấu trúc chuỗi tấm treo cố định được tạo ra trong quá trình thả-giai đoạn rèn-không được gắn sau đó. Dòng hạt kim loại tiếp tục liền mạch từ thân liên kết đến phần mở rộng của móc treo, tạo ra đường dẫn tải không có các mối nối tập trung ứng suất. Thử nghiệm độ mỏi tăng tốc xác nhận hơn 2 triệu chu kỳ không có tấm móc-phân tách, một con số mà-bắt vít hoặc hàn-trên các giải pháp thay thế không thể sánh bằng.

Khoảng cách rộng hơn để giảm căng thẳng cho khớp

So với các lựa chọn thay thế khoảng cách 200mm{1}}, khoảng cách 250mm có nghĩa là có ít liên kết hơn trên mỗi mét mang cùng tổng tải. Do đó, mỗi khớp chốt chịu ứng suất cực đại thấp hơn, điều này trực tiếp dẫn đến tuổi thọ mỏi dài hơn tại các điểm khớp nối. Khoảng cách rộng hơn cũng ngăn chặn sự can thiệp vật lý giữa các phôi liền kề trên các phần đường cong và cho phép các thanh treo cố định dài hơn.

Gói chịu nhiệt độ cao-kín-kép

Mỗi bộ phận bánh xe đều được trang bị-vòng đệm tiếp xúc môi đôi-được làm đầy bằng mỡ tổng hợp-nhiệt độ cao. Cấu trúc bịt kín ngăn chặn các hạt phun sơn quá mức, bụi kim loại và hơi ẩm tiếp cận các con lăn. Các biến thể ổ bi-(6205/6206) có hệ số ma sát dưới 0,004 với mức ồn phát ra dưới 65 dB ở tốc độ định mức. Biến thể con lăn côn 30205 trong mẫu HA xử lý tải trọng kết hợp và nhiệt độ lên tới 280 độ mà không cần bôi trơn lại.

Hệ thống phòng thủ chống ăn mòn theo mức độ{0}}

Ba cấp độ bảo vệ cho phép bạn xử lý bề mặt phù hợp với mức độ nghiêm trọng của môi trường. Lớp phủ E{1}}màu đen (tiêu chuẩn) cung cấp khả năng chống phun muối 200+ giờ cho các cửa hàng sơn khô. Mạ kẽm bổ sung thêm một lớp anode hy sinh cho khu vực mạ điện ẩm ướt. Mạ kẽm nhúng nóng-mang lại 500+ giờ phun muối-cho các quá trình tiếp xúc ngoài trời hoặc tiếp xúc trực tiếp với nước-.

Khả năng tương thích chéo-đa chiều của biến thể

Tất cả các cấp QXG250 đều có chung cấu hình bước, đường kính chốt và-gắn tia I. Đường băng tải được thiết kế cho Mô hình Tiêu chuẩn chấp nhận các liên kết -Nhiệm vụ nặng hoặc Đặc biệt-nặng mà không cần thay đổi cấu trúc. Nâng cấp hiện trường chỉ yêu cầu hoán đổi liên kết riêng lẻ, giảm thiểu thời gian ngừng hoạt động của đường truyền trong quá trình mở rộng công suất.

Tiết kiệm năng lượng nhờ ma sát-thấp

Các phần tử lăn kín-cho-tuổi thọ tạo ra hệ số ma sát lăn dưới 0,004, làm giảm lực kéo của động cơ truyền động khoảng 18–22% so với ổ trục mở hoặc thiết kế xích bôi trơn-thủ công. Sau nhiều{7}}năm lắp đặt, việc giảm chi phí năng lượng-thường bù đắp cho phí mua hàng ban đầu của chuỗi.

QXG250 đóng vai trò là thành phần lực kéo trong mạch băng tải chùm tia trên cao-vòng đơn-I-liên tục. Một trạm truyền động bánh xích hoặc bánh xích gắn vào các tấm liên kết xích và kéo vòng về phía trước dọc theo rãnh chữ I{5}}.

Bánh xe ngang lăn dọc theo mặt bích dưới cùng của dầm chữ I{0}}, chuyển chuyển động quay của bộ truyền động thành chuyển động tuyến tính ổn định. Các tấm móc treo cố định treo các phôi ở khoảng cách 250mm (hoặc rộng hơn theo công thức khoảng cách).

Ở đầu xa của dây chuyền, dây xích quấn quanh một người chạy không tải quay lại và di chuyển ngược lại dọc theo đường quay lại để đóng vòng lặp. Một thiết bị căng bù cho sự giãn nở nhiệt và độ giãn dài do mài mòn dần dần.

Thông qua các đường cong ngang, các khớp nối chốt{0}}và{1}}ống lót có khớp nối cho phép xích đi theo dầm I{2}}uốn cong xuống R750 (Tiêu chuẩn). Bánh xe dẫn hướng dọc duy trì sự liên kết mặt bích.

Trong quá trình thay đổi độ cao theo phương thẳng đứng, cả bộ bánh xe ngang và bánh xe dọc đều chia sẻ tải trọng hướng tâm, giữ cho xích được cố định chắc chắn trên hình dạng dầm chữ I{0}}.

Khả năng chịu tải nâng cao:150 kg mỗi điểm treo (mẫu HA) với độ bền kéo đứt 130 kN-cải thiện 25% so với dòng QXG200.

Khoảng thời gian dịch vụ mở rộng:Vòng bi kín-cho-sự sống loại bỏ việc bôi trơn theo lịch trình. Khoảng thời gian bảo trì trung bình-miễn phí: 12–18 tháng trong điều kiện tiêu chuẩn.

Độ bền dịch vụ đã được chứng minh:Thả-Thép hợp kim rèn có xử lý nhiệt-và-tôi luyện bằng nhiệt mang lại khả năng hoạt động liên tục từ 10–15 năm trong môi trường xưởng sơn ô tô-.

-Tiếng ồn di chuyển thấp:Bánh xe chính xác với các bộ phận lăn kín tạo ra mức âm thanh dưới 65 dB(A) ở tốc độ định mức, đáp ứng các quy định về tiếng ồn tại nơi làm việc.

Hiệu quả năng lượng:Hệ số ma sát lăn dưới 0,004 làm giảm mức tiêu thụ công suất động cơ-truyền động từ 18–22% so với các giải pháp bôi trơn-không có kín hoặc thủ công.

Lắp ráp tại chỗ-:Liên kết-bằng-liên kết bằng các dụng cụ cầm tay tiêu chuẩn-không cần thiết bị chuyên dụng để cài đặt hoặc điều chỉnh độ dài trong tương lai.

Việc lựa chọn giữa ba biến thể QXG250 phụ thuộc vào bốn yếu tố:-tải trọng từng điểm, nhiệt độ lò cao nhất, độ kín của đường cong và môi trường ăn mòn. Khung quyết định sau đây giúp đơn giản hóa việc đặc tả:

Chọn QXG250-S (Tiêu chuẩn) khi:tải trọng mỗi điểm duy trì dưới 100 kg, nhiệt độ lò không vượt quá 200 độ, bán kính quay ngang là R750 hoặc rộng hơn và môi trường hoạt động là xưởng sơn hoặc sàn lắp ráp khô ráo trong nhà. Biến thể này có trọng lượng trên mỗi mét thấp nhất (10,5 kg/m), giảm tổng khối lượng xích và kích thước động cơ truyền động trên các vòng dài hơn.

Chọn QXG250-HD (Hạng nặng) khi:tải trọng treo đạt 125 kg, nhiệt độ nướng đạt 240 độ, có các đường cong ngang chặt chẽ hơn đến R800 và việc tiếp xúc với hơi ẩm hoặc hơi axit cần có lớp bảo vệ bề mặt mạ kẽm-. Sự kết hợp vòng bi kín 6206 và lớp phủ -kẽm cung cấp giải pháp cân bằng-trung bình cho các hoạt động mạ điện và hoàn thiện nhiều{8}}giai đoạn.

Chọn QXG250-HA (Siêu nặng) khi:công suất mỗi-điểm phải đạt 150 kg, vùng lò nướng đẩy tới 280 độ, hình dạng đường ray yêu cầu bán kính ngang tối thiểu R900 với các tấm móc treo được rèn gia cố và cần phải mạ kẽm nhúng nóng-để lắp đặt ngoài trời hoặc có độ ẩm-cao. Vòng bi côn 30205 xử lý cả tải trọng hướng tâm và hướng trục ở nhiệt độ cao, nơi vòng bi có nguy cơ bị co giật sớm.

Đề xuất cấp độ-hỗn hợp:Ví dụ: trên các vòng có mật độ tải khác nhau-, đoạn dây chuyền sơn xuyên qua lò bảo dưỡng có thân tủ nặng, sau đó là vùng làm mát nhẹ hơn với các giá đỡ nhỏ-triển khai các biến thể S trên các phân đoạn tải nhẹ-và các biến thể HA trên các phân đoạn tải nặng-sẽ tối ưu hóa tổng chi phí hệ thống mà không ảnh hưởng đến biên độ an toàn tại bất kỳ thời điểm nào. Tất cả ba tầng đều có chung bước, giao diện chốt và hình dạng tấm móc treo, cho phép liên kết với nhau liền mạch.

Q: 1: Bạn là công ty thương mại hay nhà sản xuất?

Đáp:Hangzhou Ocean Industry là nhà sản xuất-trực tiếp tại nhà máy có xưởng rèn, cơ sở xử lý nhiệt-và dây chuyền lắp ráp riêng đặt tại Hàng Châu, Trung Quốc từ năm 2005.

Q: 2:Tôi nên lập kế hoạch cho đơn hàng QXG250 500 mét vào thời gian nào?

A:Phiên bản tiêu chuẩn: 15–20 ngày làm việc kể từ khi xác nhận đơn hàng. Các biến thể hạng nặng-và hạng cực nặng: 20–25 ngày làm việc do mua vòng bi côn và lịch trình rèn gia cố. Việc xử lý bề mặt tùy chỉnh hoặc hình dạng móc treo không{7}}chuẩn chuẩn sẽ mất thêm 5–10 ngày. Việc vận chuyển đến các cảng lớn trên toàn thế giới cần thêm 7–15 ngày tùy thuộc vào điểm đến.

Q: 3. Có-giám sát cài đặt tại chỗ không?

Đáp: Chúng tôi cung cấp hướng dẫn cài đặt chi tiết kèm theo ảnh-từng{1}}ảnh và video hướng dẫn từng bước.

Q: 4: Bạn có thể tùy chỉnh dây chuyền không?

Đ: Vâng. Có sẵn tùy chỉnh đầy đủ bao gồm bước không{1}}chuẩn, phụ kiện đính kèm tùy chỉnh, vòng bi đặc biệt, tùy chọn thép không gỉ (304/316) và các phương pháp xử lý bề mặt độc đáo. Đánh giá kỹ thuật trong vòng 48 giờ.

Q: 5.Các liên kết cấp S{0}}và cấp HA{1}}có thể chia sẻ cùng một vòng lặp theo dõi không?

Đ: Vâng. Tất cả ba tầng đều sử dụng đường kính chốt và kích thước lỗ ống lót giống hệt nhau, cho phép liên kết trực tiếp với nhau. Sự khác biệt về kích thước duy nhất là độ dày của tấm liên kết.-hãy xác minh rằng bộ kẹp truyền động hoặc bánh xích của bạn phù hợp với kích thước tấm dày nhất (HA) để đảm bảo sự ăn khớp đồng đều trên tất cả các tầng trên vòng lặp.
