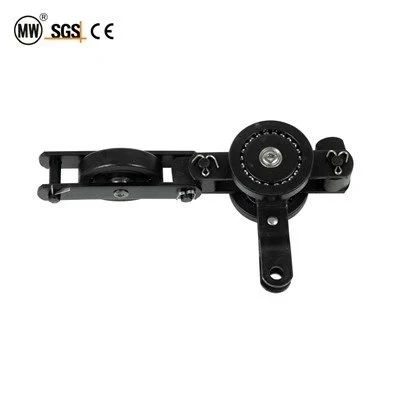

Xích dẫn hướng đơn QXG300 có tấm móc treo mở

Công ty TNHH Công nghiệp Đại dương Hàng Châu là một trong những nhà sản xuất và cung cấp dây chuyền dẫn hướng đơn qxg300 trên cao với tấm móc treo mở hàng đầu tại Trung Quốc. Chào mừng bạn đến với bán buôn dây chuyền công nghiệp bền số lượng lớn và các bộ phận truyền động điện được sản xuất tại Trung Quốc tại đây từ nhà máy của chúng tôi. Tất cả các sản phẩm tùy chỉnh có chất lượng cao và giá cả cạnh tranh.

Công ty TNHH Công nghiệp Đại dương Hàng Châu là một trong những nhà sản xuất và cung cấp dây chuyền dẫn hướng đơn qxg300 với tấm móc treo mở ở Trung Quốc. Chào mừng bạn đến với dây chuyền dẫn hướng đơn qxg300 tùy chỉnh bán buôn với tấm móc treo mở với giá cạnh tranh từ nhà máy của chúng tôi. Dịch vụ tốt và sản phẩm chất lượng có sẵn.

Công nghiệp Đại dương Hàng Châu tập trung vào sản xuất cao cấpQXG300 300mm-Xích dẫn hướng đơn trên cao có tấm móc treo mở.Dựa trên công nghệ xử lý hoàn thiện tại địa phương và kỹ thuật sản xuất tinh tế, dây chuyền của chúng tôi vượt trội về hiệu suất chịu tải-, chống mài mòn và hiệu suất vận chuyển ổn định trong toàn ngành.

Không phải mọi hoạt động vận chuyển trên cao đều được hưởng lợi từ giá treo cố định cố định. Dây chuyền sản xuất xen kẽ giữa các loại vật cố định-chuyển từ giá đỡ bộ phận dựa trên móc-sang giá đỡ được gắn-thanh hoặc điều chỉnh khoảng cách móc treo giữa các lô sản phẩm-cần một kiến ​​trúc chuỗi có thể thích ứng với sự thay đổi mà không cần sửa đổi dụng cụ. Xích treo dạng tấm treo mở QXG300 đáp ứng yêu cầu này. Các khe giá đỡ kiểu móc treo-được chia tách trên mỗi mắt xích thông qua giao diện-kết nối nhanh và có thể tháo ra trong vài giây, giúp người vận hành băng tải có thể tự do định cấu hình lại hình dạng hệ thống treo khi lịch trình sản xuất phát triển.

Ở khoảng cách 300mm, dây chuyền sơn QXG300 cung cấp khoảng cách tiêu chuẩn rộng nhất trong dòng dẫn hướng đơn QXG. Khoảng cách mở rộng này tỏ ra không thể thiếu khi vận chuyển các phôi công nghiệp quá khổ-tấm thân xe tải, bộ ngưng tụ HVAC lớn, dầm thép kết cấu-không thể vừa khít trong phạm vi bước 200mm hoặc 250mm. Thiết kế xích tấm móc treo mở kết hợp khoảng liên kết rộng rãi này với giá treo có thể tháo rời, do đó, các kỹ sư có thể hoán đổi phần cứng móc treo giữa-mà không dừng vòng băng tải, một tính linh hoạt mà xích tấm móc treo cố định không thể mang lại.

Công ty TNHH Công nghiệp Đại dương Hàng Châu sản xuất QXG300 theo ba cấp độ tải-công suất-Tiêu chuẩn, Hạng nặng- và Hạng cực nặng-, mỗi cấp vẫn giữ giao diện móc treo mở. Cho dù dây chuyền sơn của bạn truyền tải nhôm ép đùn nhẹ ở mức 100 kg mỗi điểm hay tải trọng dây chuyền của hệ thống băng tải công nghiệp nặng đạt tới 150 kg, thì hình dạng khung có thể tháo rời vẫn giống hệt nhau, cho phép phần cứng móc treo di chuyển giữa các tầng mà không cần thiết kế lại.

Tấm móc treo là bộ phận nối giữa thân liên kết xích và vật cố định phôi treo. Hai kiến ​​trúc cơ bản tồn tại trên dòng QXG và việc chọn kiến ​​trúc chính xác sẽ xác định xem hoạt động băng tải của bạn có chạy với độ linh hoạt tối đa hay tính toàn vẹn cấu trúc tối đa hay không:

Trong thực tế, nhiều hệ thống lắp đặt băng tải được hưởng lợi từ việc kết hợp cả hai kiến ​​trúc: các tấm treo cố định trên các khu vực lò có-khối lượng lớn nơi hình dạng cố định không bao giờ thay đổi và các đoạn chuỗi tấm móc treo mở trên các khu vực dàn dựng nhiều-sản phẩm nơi người vận hành chuyển đổi giữa các đồ đạc loại móc, thanh và loại Y{2}} hàng ngày. QXG300 và QXG250 chia sẻ cấu hình đường ray I{6}}tương thích và hình học tương tác truyền động, cho phép phương pháp tiếp cận kiến ​​trúc-hỗn hợp này trong một vòng lặp duy nhất.

Việc chỉ định QXG300 cho dự án băng tải trên cao của bạn bao gồm bốn quyết định: bậc tải, loại giá treo, xử lý bề mặt và hình học đường cong. Khung bên dưới ánh xạ từng lựa chọn theo điều kiện hoạt động:

Quyết định cấp tải:QXG300-S (Tiêu chuẩn) phù hợp với tải trọng dưới 100 kg mỗi điểm trong môi trường xung quanh-đến-200 độ. QXG300-HD (Nhiệm vụ{15}}nặng) mở rộng tải trọng lên 125 kg với khả năng chịu nhiệt 240 độ và khả năng chống ăn mòn mạ kẽm. QXG300-HA (Siêu nặng) đạt 150 kg ở góc 280 độ với lớp mạ kẽm nhúng nóng và vòng bi côn để chịu tải hướng tâm kết hợp.

Lựa chọn giá đỡ móc áo:Giao diện tấm móc treo mở chấp nhận ba loại móc hình học khung-(móc J-tiêu chuẩn cho hệ thống treo bộ phận trực tiếp), loại thanh (thanh dọc có chốt-chéo cho khung cố định) và loại Y-(cánh tay kép-dang cho các vật dụng-đế rộng). Cả ba trượt vào cùng một giao diện khe và khóa bằng kẹp lò xo. Không cần dụng cụ để chuyển đổi khung; thời gian trao đổi trung bình trên mỗi liên kết là 8 giây.

Xử lý bề mặt phù hợp:Hãy kết hợp khả năng chống ăn mòn với mức độ phơi nhiễm nghiêm trọng của cơ sở của bạn. Các cửa hàng sơn khô trong nhà chỉ yêu cầu lớp phủ epoxy e{1}}(200+ giờ phun muối theo ISO 9227). Xưởng mạ điện có hơi axit cần mạ kẽm. Kho chứa ngoài trời hoặc dây chuyền chế biến thực phẩm chuyên sâu-rửa sạch-yêu cầu mạ kẽm nhúng nóng-(500+ giờ). Việc áp dụng biện pháp xử lý cấp cao hơn mức cần thiết sẽ làm tăng thêm chi phí mà không mang lại lợi ích tương ứng; việc{12}}chỉ định không đúng sẽ dẫn đến suy thoái bề mặt sớm.

Ràng buộc hình học đường cong:Khoảng cách 300mm và đường kính bánh xe lớn hơn yêu cầu bán kính quay ngang rộng hơn so với dòng 250mm hoặc 200mm. Đường cong ngang tối thiểu: R900 (biến thể S), R1000 (HD), R1100 (HA). Khi trang bị thêm đường cong hiện có được thiết kế cho QXG200 (đường cong R600) hoặc QXG250 (đường cong R750), việc sửa đổi đường cong là bắt buộc. Xác minh tất cả bán kính đường cong so với biến thể đã chọn trước khi đặt hàng.

Mẹo cấu hình nhiều dòng sản phẩm:Trên các dây chuyền xử lý ba loại sản phẩm trở lên mỗi ca, hãy triển khai giá đỡ móc treo mở trên các liên kết QXG300 tại các trạm bốc/dỡ hàng và chuyển đổi hình dạng giá đỡ khi chuyển đổi hàng loạt. Duy trì lượng tồn kho trong khung nhiều hơn 20% so với yêu cầu tối đa cho mỗi- ca. Giao diện-kết nối nhanh giúp giảm thời gian dừng chuyển đổi hàng loạt từ 45 phút (cấu hình lại giá đỡ hàn) xuống dưới 5 phút.

Phong bì nhiệt độ:Biến thể tiêu chuẩn được đánh giá từ –20 độ đến 200 độ (xưởng xung quanh thông qua lò bảo dưỡng tiêu chuẩn). Nhiệm vụ nặng nề-mở rộng ranh giới trên lên 240 độ để có chu kỳ nướng kéo dài. Extra Heavy đẩy tới 280 độ bằng mỡ-ở nhiệt độ cao và vòng bi côn. Quá trình xử lý chuỗi-lạnh ở nhiệt độ-dưới 0 yêu cầu-công thức mỡ bôi trơn ở nhiệt độ thấp-hãy chỉ định điều này khi đặt hàng.

Tải thông số:Hệ thống treo mỗi-điểm có trọng lượng từ 100–150 kg trên ba tầng. Lực kéo cho phép: 10–15 kN; sức mạnh phá vỡ: 100–150 kN. Các xếp hạng này giả định việc truyền-trạng thái ổn định ở tốc độ từ 0,26 đến 15,9 m/phút. Tải sốc tức thời do tác động của thiết bị cố định trong quá trình tải tự động không được vượt quá 1,5× giá trị định mức trên mỗi{14}}điểm.

Dải hoạt động tốc độ:Tốc độ vận hành liên tục được khuyến nghị: 2–12 m/phút đối với vận chuyển hàng sơn. QXG300 đạt tỷ lệ tốc độ 1:10, nghĩa là động cơ dẫn động có thể điều chỉnh tốc độ di chuyển trong phạm vi gấp mười-mà không làm mất đi lực kéo mượt mà. Ở tốc độ trên 12 m/phút, hãy xác minh rằng kẹp giá treo mở vẫn duy trì sự gắn kết an toàn-lực ly tâm lên các vật bị treo làm tăng ứng suất của giá treo ở vận tốc cao hơn.

Hướng dẫn tiếp xúc với hóa chất:Tránh nhúng trực tiếp giá đỡ móc treo vào dung dịch có tính ăn mòn. Giao diện khe khung cho phép tiếp xúc với hơi nhưng không chịu được ngâm chất lỏng. Trên các dây chuyền nơi các vật phẩm được nhúng vào bể mạ, hãy chỉ định các liên kết tấm treo cố định (biến thể cố định QXG250 hoặc QXG300) tại các vùng ngâm và chuyển sang các đoạn chuỗi tấm móc treo mở tại các trạm sấy và nạp.

Thông số kỹ thuật Giải thích Ghi chú:

• Khoảng thời gian treo:N đại diện cho các liên kết trống giữa các móc treo được tải. Ở khoảng cách 300mm với N=1, khoảng cách hiệu quả là 600mm. Với N=2, khoảng cách đạt tới 900 mm-phù hợp với các thiết bị cố định lớn cần khoảng trống giữa các-các hạng mục rộng rãi trên các đoạn đường cong.

• Giao diện khung treo mở:Tấm móc treo chia đôi có một rãnh được gia công trên thân tấm liên kết. Giá đỡ trượt vào khe này theo chiều dọc và cố định bằng kẹp giữ bằng thép lò xo. Có thể tháo và lắp lại kẹp bằng tay-không cần cờ lê, không cần ốc vít. Thiết kế này đã được xác nhận qua 1,5 triệu chu kỳ khớp nối với khả năng duy trì tính toàn vẹn của khung.

• Khả năng tương thích của phần theo dõi:Cả ba tầng QXG300 đều chạy trên cùng một rãnh ống vuông 100×100×36×5. Cấu hình đường đua này khác với cấu hình 80×80×4 của QXG250-việc trang bị thêm từ QXG250 lên QXG300 yêu cầu thay thế đường đua. Tuy nhiên, việc lắp đặt dầm chữ I sử dụng mặt bích 4 inch tiêu chuẩn sẽ phù hợp với cả hai dòng sản phẩm với kích thước bánh xe dẫn hướng thích hợp.

• Tất cả các giá trị được đo theo ISO 18334 ở 20 độ / 60% RH. Tùy chỉnh bước, hình dạng móc treo và cấu hình vòng bi có sẵn theo yêu cầu.

Băng tải trên cao dựa trên QXG300-tạo thành một mạch khép kín liên tục trên đường ống vuông-(cấu hình 100×100×36×5) hoặc ray dầm chữ I. Xích thực hiện đồng thời hai chức năng: truyền lực kéo từ trạm truyền động và mang phôi treo thông qua giá đỡ móc treo mở. Một cơ cấu truyền động bánh xích hoặc bánh xích ở trạm truyền động gắn vào các tấm liên kết của xích, kéo toàn bộ vòng xích về phía trước với tốc độ quy định trong phạm vi 0,26–15,9 m/phút.

Bánh xe đi bộ (hướng ngang, đường kính 83–100 mm cho mỗi biến thể) lăn dọc theo bề mặt đáy của đường ray, chuyển lực kéo của bộ truyền động thành chuyển động tuyến tính ổn định. Bánh xe dẫn hướng (hướng thẳng đứng, 85–105 mm) bám vào thành đường ray khi thay đổi độ cao, ngăn chặn sự dịch chuyển ngang trên các sườn dốc và khi chuyển tiếp vào/ra đường cong. Cấu hình bánh dẫn hướng đơn giúp đơn giản hóa các yêu cầu về đường ray đối với một cấu hình đường ray duy nhất-không cần cơ sở hạ tầng dầm-dù kép.

Ở đầu quay về của vòng lặp, một-bộ dẫn động chạy không tải sẽ chuyển hướng xích trở lại trạm truyền động. Một thiết bị căng bằng trọng lực hoặc lò xo-gần bộ truyền động sẽ bù đắp cho sự giãn nở nhiệt qua các vùng lò và độ giãn dài dần do hao mòn khi sử dụng. Giá treo mở duy trì hướng đi xuống nhất quán trong suốt các đường cong ngang và chuyển tiếp theo chiều dọc, đảm bảo khả năng dự đoán vị trí cố định tại các trạm tải tự động.

Việc chuyển đổi khung xảy ra tại các trạm xếp/dỡ hàng được chỉ định nơi xích giảm tốc độ bò hoặc tạm dừng trong thời gian ngắn. Người vận hành trượt loại khung hiện tại ra, chèn loại được yêu cầu và cố định kẹp lò xo-mà không cần tháo xích khỏi đường ray hoặc tạm dừng chuyển động vòng tổng thể trên các phần khác. Khả năng hoán đổi cục bộ này là lợi thế hoạt động giúp phân biệt chuỗi tấm móc treo mở với các giải pháp thay thế tấm-cố định.

Q1:Bạn là công ty thương mại hay nhà sản xuất?

Đáp:Hangzhou Ocean Industry là nhà sản xuất-trực tiếp tại nhà máy có xưởng rèn, cơ sở xử lý nhiệt-và dây chuyền lắp ráp riêng đặt tại Hàng Châu, Trung Quốc từ năm 2005.

Q2: Liên kết QXG300 và QXG250 có thể chạy trên cùng một đường vòng không?

Đáp:Chỉ trên hệ thống lắp đặt dầm chữ I trong đó bánh xe dẫn hướng của cả hai dòng đều có cùng biên dạng mặt bích. Trên đường ống-vuông, QXG300 yêu cầu cấu hình 100×100×36×5 trong khi QXG250 sử dụng 80×80×4-những kích thước này không tương thích. Đối với các vòng kiến ​​trúc{14}}hỗn hợp, hãy chỉ định rãnh dầm chữ I và điều chỉnh khe hở của bộ kẹp truyền động để phù hợp với cả độ dày của tấm liên kết.

Q3.Thời gian giao hàng áp dụng cho đơn hàng QXG300-HA 500 mét?

A: Biến thể S: 15–20 ngày làm việc. Biến thể HD: 20–25 ngày làm việc (mạ kẽm tăng thêm thời gian xử lý). Biến thể HA: 25–30 ngày làm việc (mạ kẽm nhúng nóng-và mua ổ trục côn). Cấu hình khung tùy chỉnh thêm 7–10 ngày. Vận chuyển đến các cảng lớn trên toàn cầu: thêm 7–15 ngày cho mỗi điểm đến.

Q4: Bạn có thể tùy chỉnh chuỗi?

Đ: Vâng. Có sẵn tùy chỉnh đầy đủ bao gồm bước không{1}}chuẩn, phụ kiện đính kèm tùy chỉnh, vòng bi đặc biệt, tùy chọn thép không gỉ (304/316) và các phương pháp xử lý bề mặt độc đáo. Đánh giá kỹ thuật trong vòng 48 giờ.

Q5. Giá đỡ thay thế và kẹp lò xo có được bán riêng không?

Đ: Vâng. Tất cả ba loại giá đỡ và kẹp lò xo đều được dự trữ dưới dạng phụ tùng thay thế độc lập, có sẵn với số lượng đóng gói là 50/100/500 chiếc. Chúng tôi khuyên bạn nên duy trì 10% lượng hàng tồn kho kẹp dự phòng so với tổng số móc treo trên vòng lặp.-các kẹp của bạn có tỷ lệ thay thế trên mỗi-đơn vị cao nhất trong số tất cả các thành phần của dây chuyền.

Q6: Các phụ tùng thay thế và liên kết thay thế có sẵn riêng biệt không?

Đ: Vâng. Chúng tôi duy trì kho phụ tùng thay thế cho tất cả các biến thể QXG300 bao gồm cụm liên kết riêng lẻ, bộ bánh xe có vòng bi, bộ chốt{2}}và-ống lót cũng như các bộ phận tấm treo. Phụ tùng thay thế được vận chuyển trong vòng 7 đến 10 ngày làm việc từ cơ sở Hàng Châu của chúng tôi.

Q7:Những loại giá đỡ nào tương thích với giao diện móc treo mở QXG300?

Đáp:Ba hình dạng khung tiêu chuẩn phù hợp với giao diện khe: móc J-(đối với hệ thống treo bộ phận trực tiếp bằng móc), thanh dọc có chốt-chéo (đối với các thiết bị cố định loại khung-) và tay đòn kép-loại Y-(đối với các hạng mục đế-rộng). Cấu hình khung tùy chỉnh có thể được gia công theo đơn đặt hàng miễn là chúng phù hợp với thông số kỹ thuật về chiều rộng khe (6 mm) và độ sâu chèn (18 mm). Liên hệ với bộ phận kỹ thuật của chúng tôi để xem xét bản vẽ khung tùy chỉnh.
